Blackmagic Design ATEM 2 M/E Constellation HD

Blackmagic Design ATEM 2 M/E Constellation HD

O design de camada M/E dupla inclui vinte entradas 3G-SDI de conversão padrão e doze saídas auxiliares 3G-SDI independentes
Possui saída de webcam USB, processador SuperSource, DVE, Chromakeyer, Media Player, Multi Views e muito mais
Talkback e um mixer de áudio Fairlight profissional com EQ e controle dinâmico também estão integrados
Conexão de alimentação: 1x fonte de alimentação integrada de 100-240 V CA (cabo de alimentação IEC não incluído)
Consumo de energia: 52 watts
Dimensões: 482 (19") x 181,8 x 44,2 mm (1U)
Peso: 2,97 kg

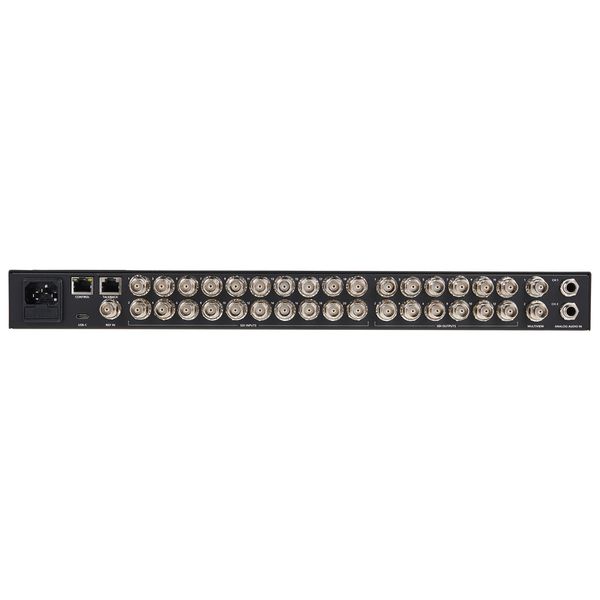

Conexões:

Total de entradas de vídeo: 20
Total de saídas de vídeo: 12
Taxas SDI: 1,5 G, 3 G
Total de entradas de áudio: 2 conectores balanceados de 1/4", 1 conector XLR de 5 pinos para intercomunicação
Total de saídas de áudio: 1 x XLR fêmea de 5 pinos para intercomunicação
Entradas de áudio SDI: 2 canais de áudio embutidos em todas as entradas SDI
Saídas de áudio SDI: 2 canais de áudio embutidos em todas as saídas SDI
Sem conexões de código de tempo
Entradas de referência: Tri-Sync ou Black Burst
Entradas de vídeo com ressincronização: em todas as 20 entradas
Taxa de quadros e conversores de formato: em todas as 20 entradas
Saídas auxiliares SDI: qualquer uma das 12 saídas SDI
Saídas de visualização SDI: qualquer uma das 12 saídas SDI
Saídas do programa SDI: qualquer uma das 12 saídas SDI
Nenhuma saída de programa SDI convertida para baixo
Saída da webcam: 1 porta USB-C suporta 720p ou 1080p com taxas de quadros PGM
Número de visualizações múltiplas: 2x 3G-SDI
Conexão da mesa de controle: Ethernet (conexão direta entre a mesa e o chassi ou via rede)
Gerador de código de tempo interno
Talkback: RJ45 para sistemas de talkback de terceiros
Saída Tally: adicionada via conexão Ethernet usando Blackmagic Design GPI e Tally Interface (não incluídos)
Ethernet: suporta 10/100/1000Base-T
Interface do computador: 1 porta USB-C suporta USB 3.1 Gen 1 (5 Gbps)

Padrões:

Padrões de vídeo HD: 720p/50 / 720p/59,94 / 720p/60, 1080i/50 / 1080i/59,94, 1080i/60, 1080p/23,98 / 1080p/24 / 1080p/25 / 1080p/29,97 / 1080p/30/1080p/30/1080p 50 / 1080p/59,94 / 1080p/60
Conformidade SDI: SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M Nível A e B
Frequência de amostragem de vídeo: 4:2:2
Precisão de cores: 10 bits
Espaços de cores: REC 709
Comutação SDI automática: detecção automática de 1.5G SDI e Nível A ou Nível B 3G SDI

Recursos:

Chaveador upstream: 8
Chaveador downstream: 2
Chroma Keyer avançado: 8
Com suporte para conversa
Com suporte n-1
Chaveadores Linear/Luma: 11
Chaveadores de transição (Stinger/DVE): 2 Stinger, 2 DVE
Número total de camadas: 15
Geradores de padrões: 11
Geradores de cores: 2
Painel de controle: painel frontal para mixagem de emergência, software de controle ou painel de controle de hardware opcional
Janelas roteáveis: 32
Tally: luz vermelha para programa e verde para exibição de visualização
Com identificadores para janelas de origem

Monitoramento de várias visualizações:

Monitoramento Multi View: 2 Multi View configuráveis para 16, 13, 10, 7 ou 4 visualizações, incluindo para monitoramento de programa, visualização, entradas, reprodutores de mídia, DSK, alimentação limpa com identificadores opcionais e medidores de nível de áudio
Padrão de vídeo multivisualização: HD
Resolução mínima da tela: 1366 x 768

Reprodutor de mídia:

Reprodutor de mídia: 2
Canais: Preencher e sinais de chave para cada reprodutor de mídia
Capacidade do pool de mídia para imagens estáticas: 60
Capacidade do Media Pool para clipes: 2 até 1080p/60
Duração do clipe do Media Player em 720 HD: 800 quadros
Duração do clipe do Media Player em 1080 HD: 400 quadros
Formatos de imagens estáticas do pool de mídia: PNG, TGA, BMP, GIF, JPEG e TIFF
Formato de arquivo de vídeo do pool de mídia: sequência TGA
Formato de arquivo de áudio do Media Pool: WAV, MP3 e AIFF

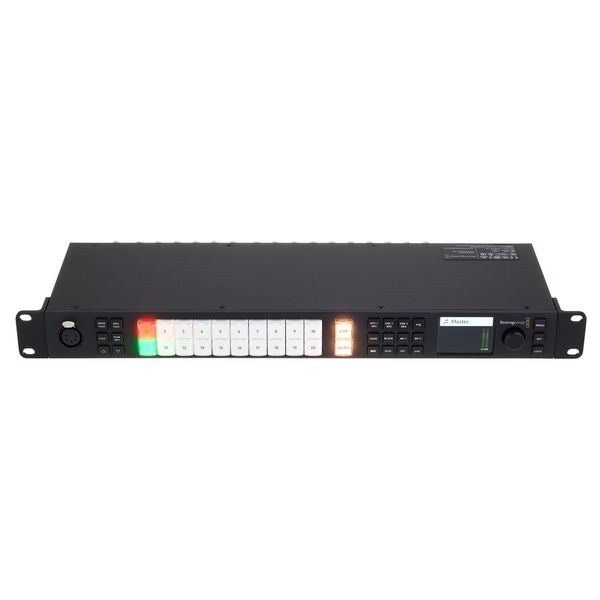

Telas:

Monitor LCD integrado de 2,2 polegadas para vídeo
22 botões de LED para configuração e mixagem de emergência
4 botões de fonte
6 botões para seleção de talkback e mixagem
1 botão de menu
1 botão Definir
1 botão de bloqueio do painel frontal
